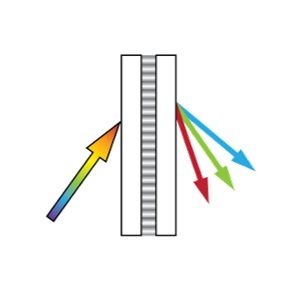

10 наиболее часто задаваемых вопросов при выборе спектрометра (часть 2)

При создании системы спектрального обнаружения или выборе спектрометра — будь вы исследователем, инженером или системным интегратором — вы неизбежно столкнетесь с рядом проблем выбора.

В предыдущей статье мы обсудили пять основных вопросов выбора: спектральный диапазон, разрешение, тип охлаждения, щель и интерфейсы. В этой части мы глубже рассмотрим пять дополнительных распространенных вопросов, которые имеют решающее значение при настройке спектральной системы.

В6: Как выбрать подходящее оптоволокно и источник света?
О: Оптоволокно и источники света — это «кровеносные сосуды» и «сердце» спектральной системы. Правильный выбор обеспечивает эффективную и точную передачу сигнала.

Три ключевых фактора для выбора оптоволокна:
Диаметр сердцевины: Больше — не всегда лучше; он должен соответствовать детектору спектрометра.

• Линейные КМОП-детекторы (например, SR50C, SR75C): Для оптимального согласования рекомендуется оптоволокно с диаметром сердцевины 200 мкм.
• Матричные ПЗС-детекторы (например, SR100B, SR100Z, ST90S): Для сбора большего количества световых сигналов можно выбрать оптоволокно с большим диаметром сердцевины 400 мкм или 600 мкм, или многожильное оптоволокно.

Материал и диапазон длин волн: Выбирайте материал оптоволокна в зависимости от рабочей длины волны, чтобы избежать потерь при передаче.

• УФ/видимый диапазон: Используйте кварцевое оптоволокно с высоким содержанием OH (высоким гидроксилом).
• Ближний ИК-диапазон: Используйте кварцевое оптоволокно с низким содержанием OH (низким гидроксилом).
• Глубокий УФ-диапазон: Требуется специальное УФ-стойкое оптоволокно.

Числовая апертура (NA): Должна максимально соответствовать NA внутренних оптических компонентов спектрометра, чтобы избежать потерь световой энергии. Трансмиссионные спектрометры JINSP (серия ST) имеют NA 0,25, что идеально соответствует стандартному в отрасли многомодовому оптоволокну с NA 0,22.

Выбор источника света:На основе принципа обнаружения и диапазона длин волн.

• Измерения поглощения/отражения/пропускания: Требуется широкополосный, стабильный источник непрерывного света.
• Полный диапазон УФ-видимый-ближний ИК: Рекомендуется использовать дейтериево-галогенный источник света (например, DH-01, 190–2500 нм).
• Видимый-ближний ИК-диапазон: Рекомендуется использовать вольфрамово-галогенный источник света (например, серия HL, 360–2500 нм).
• Измерения флуоресценции: Требуется источник возбуждения с определенной длиной волны, такой как светодиод или лазер.
• Рамановские измерения: Необходимо использовать лазер с хорошей монохроматичностью (532 нм, 785 нм, 1064 нм и т. д.).
• Измерения LIBS: Требуется импульсный лазер высокой мощности в качестве источника возбуждения.

Рекомендации по согласованию:
JINSP может предоставить комплексные системные решения. Например, Руководство по применению спектрометров четко перечисляет стандартные конфигурации (спектрометр + источник света + оптоволокно + держатель) для различных систем измерений, таких как отражение, пропускание, флуоресценция и LIBS, позволяя пользователям напрямую ссылаться на них в зависимости от сценария применения.

В7: Какова поддержка программного обеспечения и SDK для спектрометра?
О: Программное обеспечение — это интерфейс для взаимодействия пользователей со спектрометром, а SDK (комплект для разработки программного обеспечения) является ключом к интеграции системы и вторичной разработке.

Стандартное программное обеспечение:
JINSP поставляет все спектрометры с разработанным собственными силами программным обеспечением для сбора и анализа спектров "JINSP_SPEC". Это программное обеспечение поддерживает отображение спектров в реальном времени, сохранение данных (CSV, TXT и т. д.), настройку параметров (время интегрирования, количество усреднений и т. д.) и базовые расчеты поглощения и пропускания. Интерфейс программного обеспечения поддерживает как китайский, так и английский языки.

Поддержка SDK и вторичной разработки:

• Область поддержки: Все модели поставляются с SDK, поддерживающим основные языки программирования, такие как C/C++, LabVIEW, MATLAB, Python и Java, что позволяет пользователям легко интегрировать спектрометр в автоматизированные системы тестирования или собственные программные платформы.
• Поддержка протоколов: Помимо стандартной USB-связи, все спектрометры предоставляют протокол связи Modbus, облегчающий интеграцию с промышленным оборудованием, таким как ПЛК.
• Совместимость с операционными системами: В настоящее время программное обеспечение в основном поддерживает Windows 10 и выше.

В8: Требуется ли спектрометр с фиксированной решеткой калибровка по длине волны? Как она выполняется?
О: Для спектрометров с фиксированной решеткой (таких как серии SR и ST от JINSP) стабильность длины волны чрезвычайно высока, и при нормальном использовании последующая калибровка длины волны пользователем, как правило, не требуется. Точная калибровка выполняется на заводе, а калибровочные коэффициенты постоянно хранятся (встроены) в устройстве.

Почему конструкция с фиксированной решеткой более стабильна?
Оптические компоненты (такие как решетка и зеркала) спектрометра с фиксированной решеткой точно закреплены и герметизированы на заводе, без подвижных механических частей. Такая конструкция принципиально исключает дрейф длины волны, вызванный вибрацией, износом или механическим ослаблением, обеспечивая тем самым превосходную долговременную стабильность.

Когда может потребоваться проверка или эксплуатация?

• Заводская проверка: Перед отправкой с завода производитель использует стандартные источники света, такие как ртутно-аргоновые лампы (Hg-Ar), для тщательной калибровки длины волны, обеспечивая точность длины волны (например, с погрешностью ±0,3–0,5 нм) и выдавая отчет о калибровке.
• Проверка в экстремальных случаях: Если устройство подвергалось воздействию экстремальных условий (например, сильных температурных шоков, сильных вибраций) или после длительного использования (например, нескольких лет), пользователи могут провести проверку, если у них есть сомнения в точности длины волны.
• Проверка для требований сверхвысокой точности: Пользователи могут провести самопроверку перед проведением экспериментов с чрезвычайно высокими требованиями к абсолютной точности длины волны.

Метод проверки/эксплуатации (при необходимости):
Используйте стандартный источник света: Подключите ртутно-аргоновую лампу (Hg-Ar), которая обеспечивает известные и стабильные характерные линии излучения (например, линия ртути при 253,6 нм, линия аргона при 696,5 нм).

Получение и сравнение:Используйте спектрометр для получения спектра стандартного источника света. Используйте прилагаемое программное обеспечение (например, JINSP_SPEC) для проверки соответствия обнаруженных положений характерных пиков теоретическим значениям. Программное обеспечение обычно имеет функции автоматического сравнения или подгонки.

Оценка результата:Если ошибка пиковой длины волны находится в пределах указанного диапазона точности устройства (например, ±0,5 нм), состояние длины волны хорошее, и никаких действий не требуется. Если обнаружено отклонение за пределами диапазона, обратитесь в службу технической поддержки производителя, а не пытайтесь отрегулировать его самостоятельно, поскольку калибровка спектрометров с фиксированной решеткой обычно выполняется в заводских условиях.

Рекомендация по циклу калибровки:
При регулярном использовании, благодаря присущей стабильности фиксированной решетки, нет необходимости устанавливать фиксированный ручной цикл калибровки.

В9: Поддерживается ли индивидуальная настройка (диапазон длин волн, интерфейсы, конструкция)?
О: Да. JINSP обладает широкими возможностями индивидуальной настройки для удовлетворения конкретных потребностей пользователей.

Индивидуальная настройка диапазона длин волн: Это наиболее распространенный запрос на индивидуальную настройку. Например, стандартная модель может охватывать диапазон 200–450 нм, но пользователю может потребоваться диапазон 250–500 нм для мониторинга пиков после 500 нм или определенный диапазон рамановских сдвигов. Этого можно достичь путем изменения решетки и регулировки оптического пути, но объем изменений и затраты должны оцениваться на основе конкретных требований.

Индивидуальная настройка интерфейсов:

• Электрические интерфейсы: Помимо стандартных портов USB и последовательных портов, могут быть настроены RS485, Ethernet и т. д.
• Оптоволоконные интерфейсы: Поддерживаются стандартные интерфейсы, такие как SMA905 и FC/PC, а также могут быть настроены в соответствии с требованиями.

Индивидуальная настройка конструкции:

• Могут быть настроены специальные размеры для компактных интеграционных пространств.
• Многоканальный ввод (например, 4 канала для трансмиссионных спектрометров JINSP серии ST) может быть настроен для одновременного мониторинга нескольких образцов.
• Могут быть настроены специальные зонды или пробоотборные аксессуары.
• Другие индивидуальные настройки: Например, ширина щели, функции программного обеспечения (например, поддержка внешнего запуска) и т. д.

Процесс индивидуальной настройки и время выполнения:
Требуется подробное общение с технической поддержкой для обсуждения требований. Срок поставки стандартных моделей составляет примерно 4–6 недель, в то время как индивидуальные модели обычно занимают 6–8 недель или дольше, в зависимости от сложности модификаций.

В10: Как оценить долговременную стабильность спектрометра?
О: Долговременная стабильность является ключевым показателем надежности спектрометра и воспроизводимости данных, в основном отражаясь в стабильности длины волны и стабильности интенсивности.

Оценка стабильности длины волны:

• Метод: В условиях контроля температуры многократно непрерывно или с большими интервалами измеряйте положения характерных пиков стандартного источника света (например, ртутно-аргоновой лампы) и рассчитывайте стандартное отклонение или максимальный дрейф длины волны.
• Показатель: Стабильность длины волны SR50C составляет примерно 0,12 нм дрейфа на 20 °C. Модели с высокой стабильностью имеют еще лучшие коэффициенты температурного дрейфа.

Оценка стабильности интенсивности/отношения сигнал/шум:

• Метод: При фиксированном времени интегрирования и условиях источника света многократно непрерывно измеряйте и рассчитывайте относительное стандартное отклонение (RSD) интенсивности характерного пика.
• Показатель: Типичное требование — RSD < 1%. Это отражает комбинированную стабильность детектора спектрометра, электроники и источника света.Факторы, обеспечивающие долговременную стабильность:

Оптическая конструкция: Конструкции с фиксированными решетками и без движущихся частей (как у спектрометров JINSP с фиксированной решеткой) обеспечивают гораздо более высокую стабильность, чем спектрометры с настраиваемой решеткой.

• Компенсация температурного дрейфа: Встроенные датчики температуры и алгоритмы компенсации (например, в SR50C/SR75C) эффективно подавляют дрейф, вызванный изменениями температуры окружающей среды.
• Производительность детектора: Охлаждаемые детекторы могут значительно уменьшить вариации теплового шума с течением времени и температуры.
• Резюме:

Выбор спектрометра — это систематическая инженерная задача, требующая всестороннего рассмотрения — от основных оптических параметров (длина волны, разрешение) до вспомогательных аксессуаров (оптоволокно, источник света), от непосредственной работы программного обеспечения до долговременного стабильного обслуживания. Мы надеемся, что эти две части «Топ-10 распространенных вопросов» помогут развеять туман и предоставят вам четкий путь для выбора.

Если у вас возникнут более подробные вопросы при выборе для конкретных применений (таких как измерение флуоресценции хлорофилла, анализ рамановского рассеяния легированного стекла или онлайн-мониторинг качества воды), не стесняйтесь обращаться в команду JINSP. Мы объединим ваш реальный сценарий для предоставления профессиональных решений.
