Las 10 preguntas más comunes para la selección de espectrómetros (Parte 2)

Al construir un sistema de detección espectral o al seleccionar un espectrómetro, ya sea que sea un investigador, ingeniero o integrador de sistemas, inevitablemente se enfrentará a una serie de desafíos de selección.

En el artículo anterior, discutimos cinco problemas de selección fundamentales: rango espectral, resolución, tipo de enfriamiento, rendija e interfaces. En esta entrega, profundizaremos en cinco preguntas comunes adicionales que son cruciales al configurar un sistema espectral.

P6: ¿Cómo elijo la fibra óptica y la fuente de luz adecuadas?
R: Las fibras ópticas y las fuentes de luz son los "vasos sanguíneos" y el "corazón" de un sistema espectral. Elegirlos correctamente garantiza una transmisión de señal eficiente y precisa.

Tres factores clave para la selección de fibra:
Diámetro del núcleo: Más grande no siempre es mejor; debe coincidir con el detector del espectrómetro.

• Detectores CMOS de matriz lineal (por ejemplo, SR50C, SR75C): Se recomienda una fibra con un diámetro de núcleo de 200 µm para un acoplamiento óptimo.
• Detectores CCD de matriz de área (por ejemplo, SR100B, SR100Z, ST90S): Se puede elegir un diámetro de núcleo mayor de 400 µm o 600 µm, o fibras multicores, para recolectar más señales de luz.

Material y banda de longitud de onda:Seleccione el material de la fibra en función de la longitud de onda de operación para evitar pérdidas de transmisión.

• UV/VIS: Utilice fibra de cuarzo Alta-OH (hidroxilo alto).
• NIR: Utilice fibra de cuarzo Baja-OH (hidroxilo bajo).
• UV profundo: Requiere fibra especializada resistente a UV.

Apertura numérica (NA):Debe coincidir lo más posible con la NA de los componentes ópticos internos del espectrómetro para evitar pérdidas de energía de luz. Los espectrómetros de transmisión de JINSP (serie ST) tienen una NA de 0.25, que coincide perfectamente con la fibra multimodo estándar de la industria de 0.22 NA.

Selección de la fuente de luz:Basado en el principio de detección y la banda de longitud de onda.

• Mediciones de absorción/reflectancia/transmisión: Requiere una fuente de luz continua, estable y de banda ancha.
• Rango completo UV-VIS-NIR: Se recomienda una fuente de luz de Deuterio-Halógeno (por ejemplo, DH-01, 190–2500 nm).
• VIS-NIR: Se recomienda una fuente de luz de Tungsteno-Halógeno (por ejemplo, serie HL, 360–2500 nm).
• Mediciones de fluorescencia: Requiere una fuente de excitación de longitud de onda específica, como un LED o un láser.
• Mediciones Raman: Debe utilizar un láser con buena monocromaticidad (532 nm, 785 nm, 1064 nm, etc.).
• Mediciones LIBS: Requiere un láser pulsado de alta potencia como fuente de excitación.

Recomendaciones de compatibilidad:
JINSP puede proporcionar soluciones completas de sistemas. Por ejemplo, el Manual de Aplicaciones del Espectrómetro enumera claramente las configuraciones estándar (espectrómetro + fuente de luz + fibra + soporte) para diferentes sistemas de medición como reflectancia, transmitancia, fluorescencia y LIBS, lo que permite a los usuarios consultarlas directamente según su escenario de aplicación.

P7: ¿Cómo es el soporte de software y SDK para el espectrómetro?
R: El software es la interfaz para que los usuarios interactúen con el espectrómetro, mientras que el SDK (Kit de Desarrollo de Software) es clave para la integración del sistema y el desarrollo secundario.

Software estándar:
JINSP proporciona a todos los espectrómetros el software de adquisición y análisis espectral "JINSP_SPEC" desarrollado internamente. Este software admite visualización espectral en tiempo real, guardado de datos (CSV, TXT, etc.), configuración de parámetros (tiempo de integración, tiempos de promediado, etc.) y cálculos básicos de absorbancia y transmitancia. La interfaz del software admite chino e inglés.

Soporte de SDK y desarrollo secundario:

• Alcance de soporte: Todos los modelos vienen con un SDK, que admite lenguajes de programación convencionales como C/C++, LabVIEW, MATLAB, Python y Java, lo que facilita a los usuarios la integración del espectrómetro en sistemas de prueba automatizados o en sus propias plataformas de software.
• Soporte de protocolo: Además de la comunicación USB estándar, todos los espectrómetros proporcionan el protocolo de comunicación Modbus, lo que facilita la integración con equipos industriales como los PLC.
• Compatibilidad del sistema operativo: Actualmente, el software admite principalmente Windows 10 y versiones posteriores.

P8: ¿Un espectrómetro de rejilla fija requiere calibración de longitud de onda? ¿Cómo se hace?
R: Para los espectrómetros con diseño de rejilla fija (como las series SR y ST de JINSP), la estabilidad de la longitud de onda es extremadamente alta y, en condiciones de uso normal, la calibración de longitud de onda posterior por parte del usuario generalmente no es necesaria. La calibración precisa se ha completado en fábrica y los coeficientes de calibración se han almacenado permanentemente (incrustado) dentro del dispositivo.

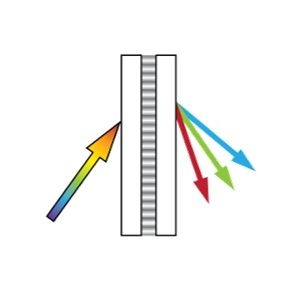

¿Por qué el diseño de rejilla fija es más estable?
Los componentes ópticos (como la rejilla y los espejos) de un espectrómetro de rejilla fija están fijados y sellados con precisión en fábrica, sin partes mecánicas móviles. Este diseño evita fundamentalmente la deriva de la longitud de onda causada por vibraciones, desgaste o aflojamiento mecánico, proporcionando así una excelente estabilidad a largo plazo.

¿Cuándo podría ser necesaria la verificación o la operación?

• Verificación de fábrica: Antes de salir de fábrica, el fabricante utiliza fuentes de luz estándar como lámparas de Mercurio-Argón (Hg-Ar) para una calibración rigurosa de la longitud de onda, asegurando la precisión de la longitud de onda (por ejemplo, dentro de un error de ±0.3–0.5 nm) y generando un informe de calibración.
• Verificación en casos extremos: Si el dispositivo ha estado expuesto a entornos extremos (por ejemplo, choques térmicos severos, vibraciones fuertes) o después de un uso prolongado (por ejemplo, varios años), los usuarios pueden realizar una verificación si tienen dudas sobre la precisión de la longitud de onda.
• Verificación para requisitos de ultra alta precisión: Los usuarios pueden auto-verificar antes de realizar experimentos con requisitos extremadamente altos de precisión absoluta de longitud de onda.

Método de verificación/operación (si es necesario):
Utilice una fuente de luz estándar:Conecte una lámpara de Mercurio-Argón (Hg-Ar), que proporciona líneas de emisión características conocidas y estables (por ejemplo, línea de Mercurio a 253.6 nm, línea de Argón a 696.5 nm).

Adquirir y comparar:Utilice el espectrómetro para recopilar el espectro de la fuente de luz estándar. Utilice el software adjunto (por ejemplo, JINSP_SPEC) para verificar si las posiciones de los picos característicos detectados coinciden con los valores teóricos. El software generalmente tiene funciones automáticas de comparación o ajuste.

Juicio del resultado:Si el error de longitud de onda del pico está dentro del rango de precisión especificado del dispositivo (por ejemplo, ±0.5 nm), el estado de la longitud de onda es bueno y no se necesita ninguna acción. Si se encuentra una desviación fuera de rango, póngase en contacto con el soporte técnico del fabricante en lugar de ajustarlo usted mismo, ya que la calibración de los espectrómetros de rejilla fija generalmente debe realizarse en un entorno de fábrica.

Recomendación de ciclo de calibración:
Para uso regular, gracias a la estabilidad inherente de la rejilla fija, no es necesario establecer un ciclo de calibración manual fijo.

P9: ¿Se admite la personalización (rango de longitud de onda, interfaces, estructura)?
R: Sí. JINSP tiene sólidas capacidades de personalización para satisfacer las necesidades específicas de los usuarios.

Personalización del rango de longitud de onda:Esta es la solicitud de personalización más común. Por ejemplo, el modelo estándar podría cubrir 200–450 nm, pero un usuario podría necesitar 250–500 nm para monitorear picos después de 500 nm, o un rango de desplazamiento Raman específico. Esto se puede lograr cambiando la rejilla y ajustando la ruta óptica, pero el alcance de los cambios y los costos deben evaluarse en función de los requisitos específicos.

Personalización de la interfaz:

• Interfaces eléctricas: Además de los puertos USB y serie estándar, se pueden personalizar RS485, Ethernet, etc.
• Interfaces de fibra óptica: Admite interfaces estándar como SMA905 y FC/PC, y también se puede ajustar según los requisitos.

Personalización de la estructura:

• Se pueden personalizar dimensiones especiales para adaptarse a espacios de integración compactos.
• Se puede personalizar la entrada multicanal (por ejemplo, 4 canales, para los espectrómetros de transmisión de la serie ST de JINSP) para el monitoreo simultáneo de múltiples muestras.
• Se pueden personalizar sondas especiales o accesorios de muestreo.
• Otras personalizaciones: Como ancho de rendija, funciones de software (por ejemplo, soporte para disparo externo), etc.

Proceso de personalización y tiempo de entrega:
Requiere comunicación detallada con el soporte técnico para discutir los requisitos. El tiempo de entrega para modelos estándar es de aproximadamente 4 a 6 semanas, mientras que los modelos personalizados suelen tardar de 6 a 8 semanas o más, dependiendo de la complejidad de las modificaciones.

P10: ¿Cómo evalúo la estabilidad a largo plazo de un espectrómetro?
R: La estabilidad a largo plazo es un indicador clave de la fiabilidad y la reproducibilidad de los datos de un espectrómetro, que se refleja principalmente en la estabilidad de la longitud de onda y la estabilidad de la intensidad.

Evaluación de la estabilidad de la longitud de onda:

• Método: En un entorno con temperatura controlada, mida las posiciones de los picos característicos de una fuente de luz estándar (por ejemplo, lámpara de Mercurio-Argón) varias veces de forma continua o a intervalos largos, y calcule la desviación estándar o la deriva máxima de la longitud de onda.
• Indicador: La estabilidad de la longitud de onda del SR50C es de aproximadamente 0.12 nm de deriva por 20 °C. Los modelos de alta estabilidad tienen coeficientes de deriva de temperatura aún mejores.

Evaluación de la estabilidad de la intensidad/relación señal-ruido:

• Método: Bajo tiempo de integración y condiciones de fuente de luz fijas, mida varias veces de forma continua y calcule la desviación estándar relativa (RSD) de la intensidad del pico característico.
• Indicador: El requisito típico es RSD < 1%. Esto refleja la estabilidad combinada del detector, la electrónica y la fuente de luz del espectrómetro.Factores que garantizan la estabilidad a largo plazo:

Diseño óptico: Los diseños con rejillas fijas y sin partes móviles (como los espectrómetros de rejilla fija de JINSP) ofrecen una estabilidad mucho mayor que los espectrómetros de rejilla sintonizable.

• Compensación de deriva de temperatura: Los sensores de temperatura integrados y los algoritmos de compensación (por ejemplo, en SR50C/SR75C) suprimen eficazmente la deriva causada por los cambios de temperatura ambiente.
• Rendimiento del detector: Los detectores enfriados pueden reducir significativamente las variaciones de ruido térmico a lo largo del tiempo y la temperatura.
• Resumen:

Seleccionar un espectrómetro es una tarea de ingeniería sistemática que requiere una consideración integral, desde los parámetros ópticos centrales (longitud de onda, resolución) hasta los accesorios de soporte (fibra, fuente de luz), desde la operación inmediata del software hasta el mantenimiento estable a largo plazo. Esperamos que estas dos entregas de las "10 preguntas más comunes" puedan ayudar a despejar la niebla y proporcionarle un camino claro para la selección.

Si encuentra preguntas más detalladas al seleccionar para aplicaciones específicas (como medición de fluorescencia de clorofila, análisis Raman de vidrio dopado o monitoreo en línea de la calidad del agua), no dude en ponerse en contacto con el equipo de JINSP. Combinaremos su escenario real para proporcionar soluciones profesionales.
